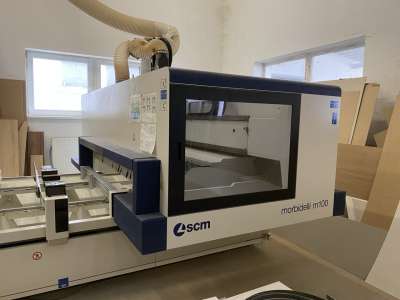

Morbidelli M 100

mértékegység

Axisok

Munkaterület X tengely mentén

mm

3110

Munkaterület X Y tengely mentén (3axis)

mm

1620

Panel hossz Y

mm

1900(2210)

Panel magasság Z

mm

180

Panel hossz ingamegmunkálásnál

mm

1400

Vectorialis sebesség X-Y axes "pro-space"

m/min

56

Vectorialis sebesség X-Y axes "pro-speed"

m/min

78

Munkaasztal

Gerendák - vákuumpapucsok száma

6-12

Ütközők száma gerendánként

N.2

Mobil gerendák hossza

mm

1600

Fúróegység

Függőleges orsók száma-fordulatszáma

N. – rpm

21 – 8.000

Vízszintes orsók  száma-fordulatszáma

N. – rpm

10 – 8.000

Integrált fűrészlap átmérő X irányban-fordulatszáma

Ø mm – rpm

125 – 10.000

Motor teljesítménye

kW

2,2

Elektrotengely

Motor teljesítménye (S6)

kW

10

Max. fordulatszáma

rpm

24000

Installáció

Installált motor teljesítmény

KVA

23÷28,5

Sűrített levegő fogyasztás

NL/min

450

Elszívandó légmennyiség

m³/h

4500

Elragadási sebesség

m/sec

25

Elszívócsonk átmérő

mm

250

Megnevezés

db

AUTHOR M100 3110x1620 Z180 -CNC Megmunkáló központ

1

Panel clearance Y 2210mm

1

PRO-SPACE biztonsági rendszer

1

Távvezérlő

1

Központosított elszívócsonk

1

F23L fúróegység

1

Z irányú nyomásnövelés

1

9,5kW - 13LE elektrotengely

1

VECTOR AXIS digitális vezérléssel

1

TRB14 oldalsó szerszámtár (versions Y=1600)

1

Automata központi kenés

1

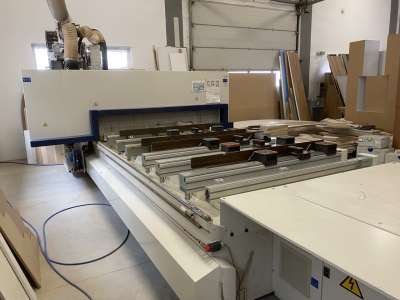

Munkaasztal 6 db  "TV FLEX" 1600 gerendával

1

4 db alkatrészkiemelő egység  H=75 1600

1

Hátsó ütközősor H=75

1

Középső ütközősor H=75

1

Fix vákuumpapucs 145x145 H=75 mm

12

Elfordítható vákuumpapucs 145x55 H=75 mm

6

1 db vákuumszivattyú 90 m³/hr 50 Hz

1

Xilog Maestro programozói szoftver

1

Xilog Maestro HW kulcs

1

Kiegészítő Xilog Maestro HW kulcs

1

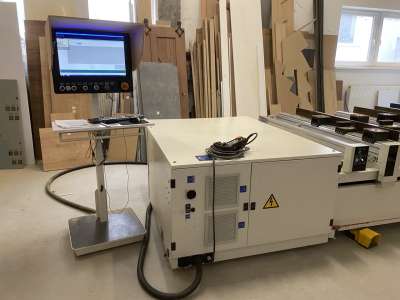

Mobil vezérlőpanel PC-Office-al

1

TELESOLVE teleservice

1

1 db HSK 63 jobbos tokmány ER32 rugalmas partronhoz

1

Cabinet Xilog Maestrohoz

1

Kiegészítő hardverkulcs Cabinethez

1
