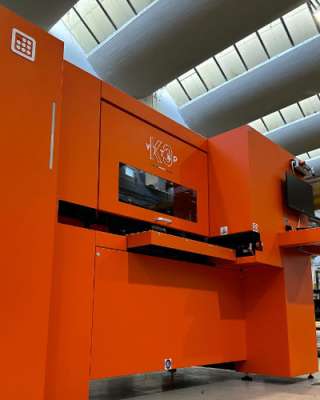

Automata áteresztő nesting cnc fúróközpont, alulról fúr és mar, a panel automatikusan visszajön a kezelőhöz.
Három vezérelt tengely, egyszerű programozás, dxf fájlok importálása, USB port, 19” képernyő, parametrikus vezérlés. Dupla referenciapontok a panelhez, új generációs lézer érzékeli a panel elejét és a végét.
Sokoldalú megmunkálás:
- Függőleges fúrás (alulról)
- Front oldali vízszintes fúrás
- Hátulsó vízszintes fúrás
- Oldalsó vízszintes fúrás
- Pánthelyfúró (alulról)
- Polctartó fúró (alulról)
- Fűrészlap nútoláshoz (alulról)
- Marófej (alulról)
Electro-ISO 30tokmánnyal gyors szerszámcserével
quick tool changer (from bottom)
DDT (Double Dynamic Transport): Kettős megfogórendszer(csipesz), továbbfejlesztett kefe nélküli motorokkal a munkadarab X tengelyben történő mozgatásához (folyamatosan): kis darabokhoz egy csipesszel is működhet. Lehetővé teszi hosszú munkadarabok marását megszakítás nélkül átfogással. Sokkal stabilabb megfogást és pontosabb megmunkálást eredményez.
Standard JELLEMZŐK
- Nincs korlátozás a panel hosszában
- Marás alulról és a darab automatikus visszamegy a
kezelőhöz + automatikus választó a gép hátoldalán továbbítás. Nagy termelékenység és rugalmasság
- 3 vezérelt tengely + egy a szerszámcsere
- Az X tengely legújabb generációs kefe nélküli motorja epiciklikus
reduktorral, fogaskerékkel és fogasléccel, nagy pontossággal
- Az Y tengely legújabb generációs kefe nélküli motorja epiciklikus
reduktorral, fogaskerékkel és állvánnyal, nagy pontossággal
- Z-tengely: legújabb generációs kefe nélküli motor
- Ipari PC a nagy programozási teljesítmény érdekében - Egyszerű
programozás - LCD TFT monitor 19 "5/4 - USB port az irodai cad
állomáson végrehajtott programok betöltéséhez - Vágásoptimalizáló
szoftver - CAD grafikus programozáshoz TPA CAD alapverzióban -
Tárolás az összes fájl összes adata - Makró programozás - DXF
fájlimportálás - Teljes digitális paraméteres vezérlés
Új kalibrálási rendszer0-3mm is a négy oldalra,
Referencia a panel jobb oldalán
Új négy (4) pozíciós szerszámtár tár, automatikus
csere, a CN irányít (hossz Y tengely = 1250 mm).
Az anguláris fejek befogásának lehetősége (Lamello
rendszer - OVVO rendszer)
Függőleges független orsók száma: n ° 12
Vízszintes orsók száma az X tengelyen: n ° (2 + 2)
Vízszintes orsók száma az Y tengelyen történő
fúráshoz: n ° (2 + 2) (a panel mindkét hosszú oldalán)
1. sz. Fűrészlapegység (átmérő 100 mm)
N ° 1: Elektrotengely, 5 kw, ISO30 kúppal (rpm12000- 24000)
Technikai adatok:
Függőleges független orsók száma 12
Vízszintes orsók száma az X tengelyen (2+2)
A vízszintes orsó száma az Y tengelyen (2+2)
1. számú fűrészlap egység (ø 100 mm)
N ° 1 Marófej
5 Kw ISO 30 - 12000/24000 rpm
Max. a panel vastagsága 50 mm
Programozás Full Parametric
A panel maximális súlya Kg 80
Maximális panelméret
X nincs korlát ,Y 1250, Z 50 mm
min panel méret X 270,Y 150 (70 opt.), Z 3 mm
A vezérelt tengelyek száma 3
A panel előtolási sebessége 25 m/min
Marótengely fordulatszáma 3600 rpm
A fűrészlap fordulatszáma 7000 rpm
Levegő nyomás 7 bar
A porelszívás átmérője 2 x ø 120 mm + 1 x ø 50 mm
Szívórendszer adatai (2700 mc / hour) - (30 m/s)
Max. Fúrási mélység a horizontban. az X és Y tengelyen 5X 50mm* - Y 30 mm
Max. Fúrási mélység függőlegesen 43 mm
A szerszámok maximális vízszintes átmérője 15 mm
A szerszámok maximális függőleges átmérője 35 mm
Fúró teljesítménye 1,7 kw
Összes teljesítmény 7 Kw
Levegőfogyasztás 750 nlt / min.
Méret 2900x1650x1890 mm
Súly Kg 1310
